Автомобильный TV

Это максимально удешевлённый цветной CRT телевизор PAL/SECAM/NTSC, с OSD и телетекстом, диагональю 6.4" и питанием от бортовой сети автомобиля от 8.7В до 18В; от сети 220В работает через адаптер. Телевизор имеет AV-вход. Схемотехника базируется на ИМС TDA8362A ф.Philips или отечественном аналоге этой ИМС - ILA8362A ф.Интеграл. Размер шасси телевизора 200x120мм.
Нажмите, чтобы увеличить

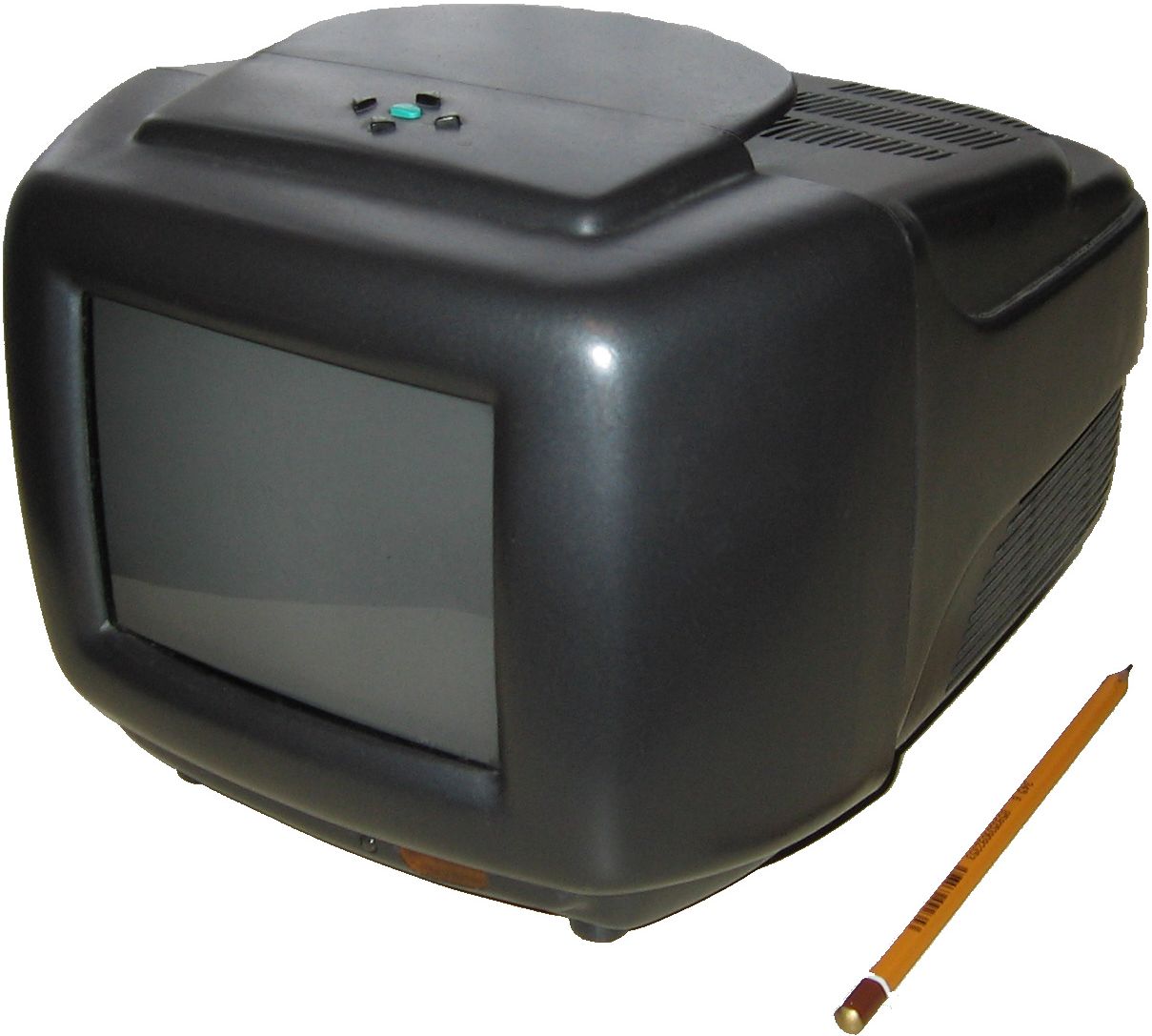

Прототип автомобильного CRT телевизора 6.4".

Управление телевизором производится с помощью пульта или кнопками на корпусе телевизора. Развёртка телевизоров расчитана на использование кинескопов ф.Erotron и ф.Samsung, но могут быть применены кинескопы и других фирм. "Изюминка" схемотехники заключается в повышении напряжения питания строчной развёртки с помощью специального преобразователя на плате телевизора: подобный подход позволяет избежать появления вертикальных "столбов" на экране, которые характерны для традиционной схемотехники с вольтодобавкой.

Конструктивно телевизор состоит из двух модулей: шасси и платы кинескопа. Полную схему телевизора в pdf-формате можно скачать здесь.

*Материалы публикуются частично с разрешения заказчика.
