DVB-T

Модуль для приёма наземного цифрового радио- и телевещания (DVB-T), разрабатывается для российской программы цифрового телевидения в рамках полного прекращения аналогового вещания.

Российский стандарт цифрового телевидения указывает, что эфирное цифровое телевидение передаётся только в стандарте H.264, т.е. MPEG4. В настоящее время цифровое эфирное вещание ведётся только в стандарте MPEG2, т.е. разработок для приёма эфирного H.264 пока нет, поэтому модуль разрабатывается "с нуля", т.е. нет референс-дизайнов, нет опыта внедрения и т.п.. Также, в связи с будущим массовым производством DVB-T приёмников, важная роль отводится уменьшению цены изделия и самодиагностике неисправностей.

На начальном этапе разработки существовало три концепции декодеров для приёма эфирного H.264: ф.Philips на базе семейства PNX8000, ф. ST Microelectronics на базе семейств STi5200/STi7100 и ф.Micronas на базе DeCypher8100. Из этих концепций был выбран вариант построения DVB-T-приёмника на базе ИМС ф.ST Microelectronics.

Нажмите, чтобы увеличить

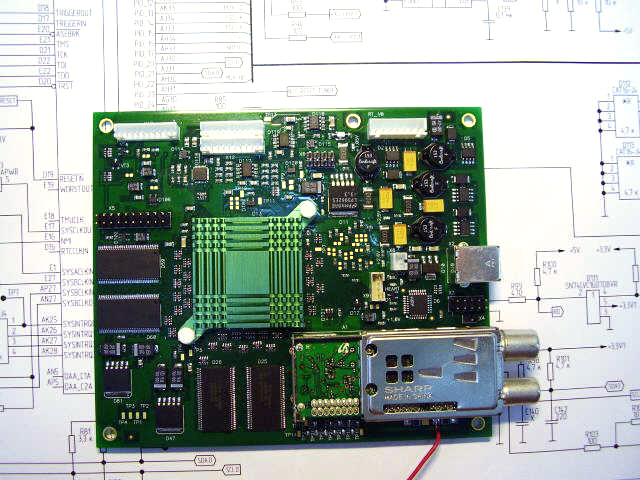

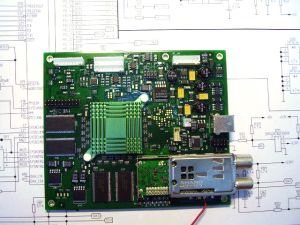

DVB-T-модуль для приёма цифрового теле- и радиовещания.

Модуль может быть использован как в составе телевизора, так и в качестве отдельной приставки к телевизору. Встроенный модуль подключается к телевизоре по шине I2C и управляется на уровне макрокоманд: "переключить программу", "включить радио", "войти в меню настройки" и т.п., что само по себе упрощает интеграцию модуля в схему готового телевизора и ускоряет процесс адаптации программного обеспечения.

Нажмите, чтобы увеличить

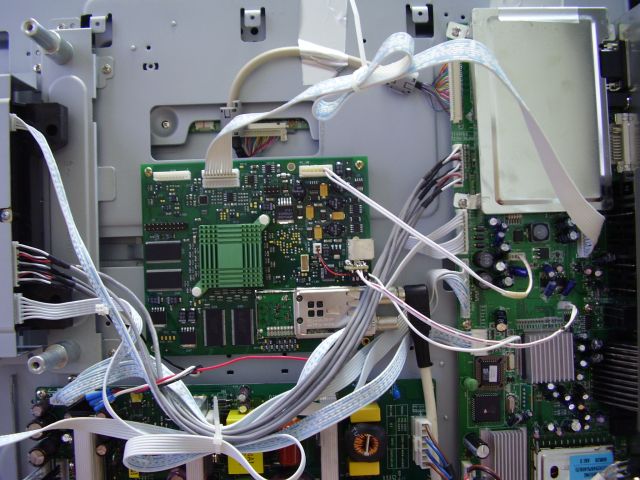

DVB-T-модуль встроенный в ЖК-телевизор со встроенным DVD.

При использовании модуля в качестве телевизионной приставки (set-top-box), модуль дополняется передней панелью, платой разъёмов для подключения к обычному телевизору или монитору и блоком питания. Процессор передней панели также выполняет функцию тайм-кипера ("хранителя времени").

Нажмите, чтобы увеличить

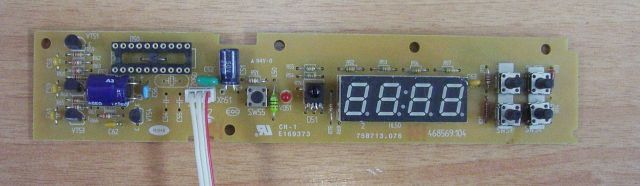

Плата передней панели для DVB-T-приставки.

Программное обеспечение в даннный момент написано на базе ОС ST Linux, однако, впоследствии будет полностью перенесено на OS21. Первоначальная прошивка загрузчика производится через JTAG-интерфейс, отладка, диагностика и управление производится через UART-консоль.

Нажмите, чтобы увеличить

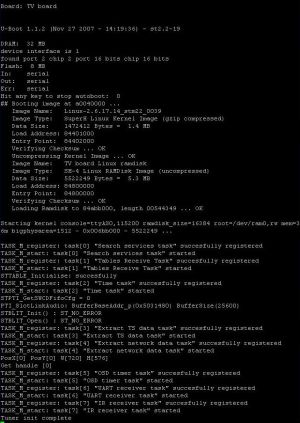

Лог UART-консоли после подачи питания на модуль.

Данная разработка очень важна для заказчиков, поэтому приносим извинения за скудность и качество приведенных материалов. Вы можете написать нам по интересующим Вас вопросам - мы постараемся ответить.
