LCD шасси 17" - 42"

LCD-шасси с цифровой обработкой изображения проектировались на базе 4х концепций: TechWell (TW88xx), Micronas (VCT49+MST6151), PixelWorks и Philips (LOC). Наши шасси поддерживаю подключение DVD и модуля DVB-T для приёма наземного цифрового телевидения.

Нажмите, чтобы увеличить

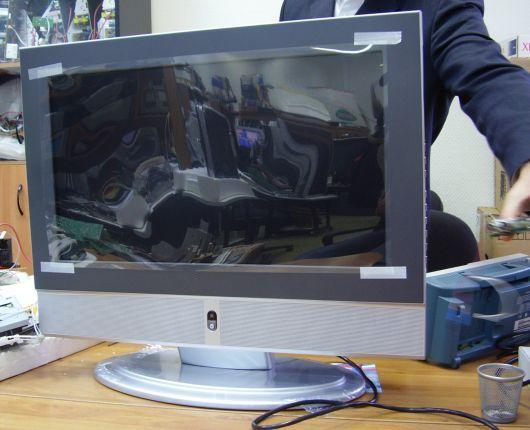

Телевизор с DVB-T модулем почти не отличается от своих аналоговых собратьев.

Для повышения технологичности производства конструкция телевизоров делится на 2 модуля: модуль блока питания и, собственно, шасси. Такое деление позволяет использовать выносной блок питания в моделях с малыми диагоналями, что позволяет удешевить конструкцию и достичь высоких показателей по ЭМС (электромагнитной совместимости).

Нажмите, чтобы увеличить

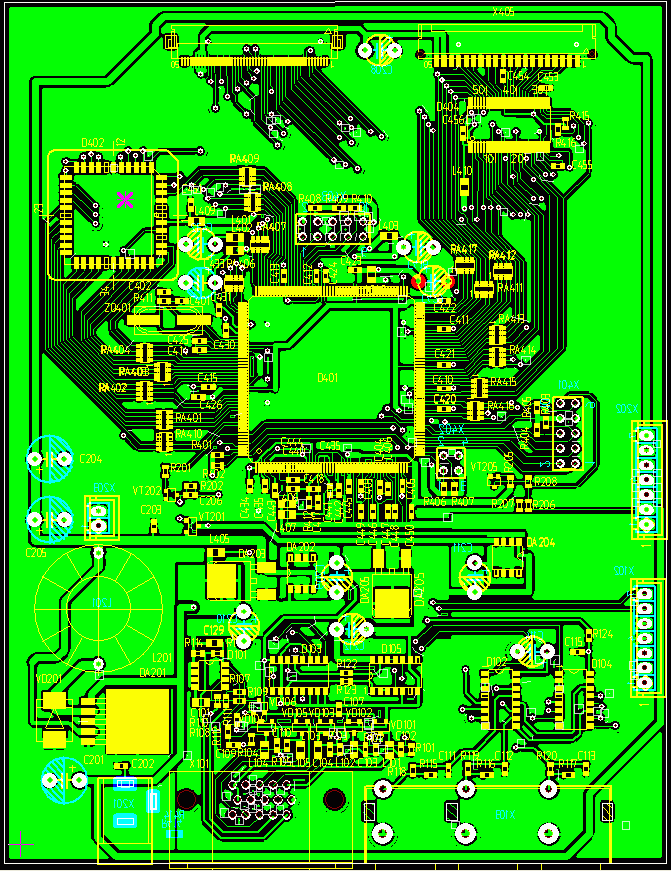

Плата скейлера ЖК-телевизора на базе PW181(PixelWorks).

В телевизорах с диагональю до 20", как правило, используются матрицы с параллельным интерфейсом; матрицы с диагональю более 20" имеют LVDS интерфейс. Интерфейс LVDS позволяет увеличить длину кабеля, соединяющего шасси с матрицей, уменьшить количество проводов в кабеле и уменьшить количество помех. На наших платах предусмотрено подключение как матриц с LVDS-входом, так и матриц с параллельным интерфейсом.

Нажмите, чтобы увеличить

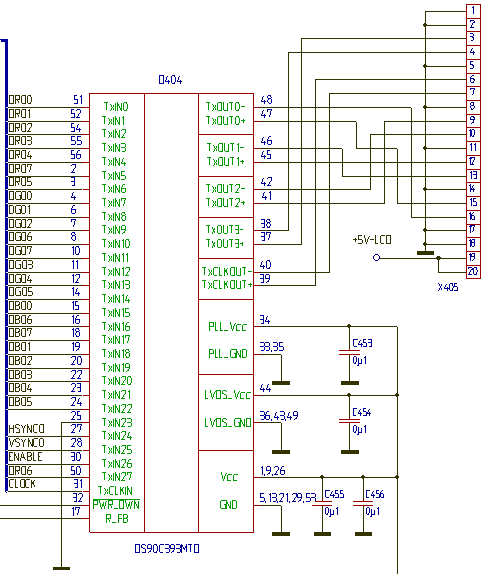

Реализация LVDS-выхода из параллельного на базе ИМС DS90C393(NEC).

Следует отметить, что шасси на базе концепции TechWell используется только с матрицами, не превышающими 20" по диагонали вследствие отсутствия развитых систем интерполяции для экранов больших разрешений, однако, использование этой платформы позволяет получить очень простой и дешёвый ЖК-телевизор.

На шасси всех телевизоров предусмотрена установка конфигурационнной PnP ПЗУ и разъёма DSUB-15 для подключения к компьютеру.

В зависимости от исполнения, шасси ЖК-телевизора бывают моно, стерео - playback и стерео (A2+NICAM на DSP): исполнение шасси ЖК-телевизоров по звуку такие же, как и CRT-шасси. Также предусмотрена установка дополнительного радиоканала для PiP (кадр-в-кадре) и подключение ко встроенному DVD-приводу.

Программное обеспечение ЖК-телевизоров написано на базе SmartOS: интерфейс пользователя реализован на традиционной системе экранных меню.

В новых разработках ЖК-шасси предусмотрена установка модуля DVB-T для приёма наземного цифрового телевидения и радиовещания в формате MPEG2/MPEG4 (H.264) для России.

*Материалы публикуются частично с разрешения заказчика.
