Цифровой SRD-трансивер

SRD – Short-Range Distance

Область применения:

  • системы радиоуправления
  • системы авторизованного доступа
  • системы беспроводной передачи данных
  • системы поиска и наблюдения
  • системы учёта

Отличительные особенности:

  • цифровой синтезатор частоты
  • программируемая рабочая частота от 400МГц до 950МГц
  • раздельное программирование частоты приёма и частоты передачи
  • минимальный шаг перестройки 200Гц
  • FSK-модуляция
  • время переключения приём/передача менее 220µs
  • встроенный RSSI-измеритель уровня входного сигнала
  • выходная мощность от 14dBm до 26dBm (433МГц)
  • чувствительность приёмника до -114dBm
  • регулируемый уровень выходной мощности передатчика от -10dBm
  • NRZI-кодирование цифрового потока
  • программируемая скорость обмена данными по интерфейсу RS232
  • помехозащищённый протокол обмена (CRC32+ID2)
  • интерфейс: RS232, униполярный UART (+5В) и USB 1.1
  • режим "беспроводного удлиннителя" RS232 (wireless RS232)
  • автоматическая синхронизация при приёме пакетов данных
  • питание от USB-интерфейса

Конструктивно трансивер состоит из двух плат: платы приёмника и платы декодера. На плате приёмника собрана высокочастотная часть, на плате декодера устанавливается контроллер для декодирования принятых данных и управления приёмником. Возможны различные варианты исполнения трансивера путём установки дополнительных компонентов на плату (усилитель мощности, дополнительный антенный усилитель и др.).

Нажмите, чтобы увеличить

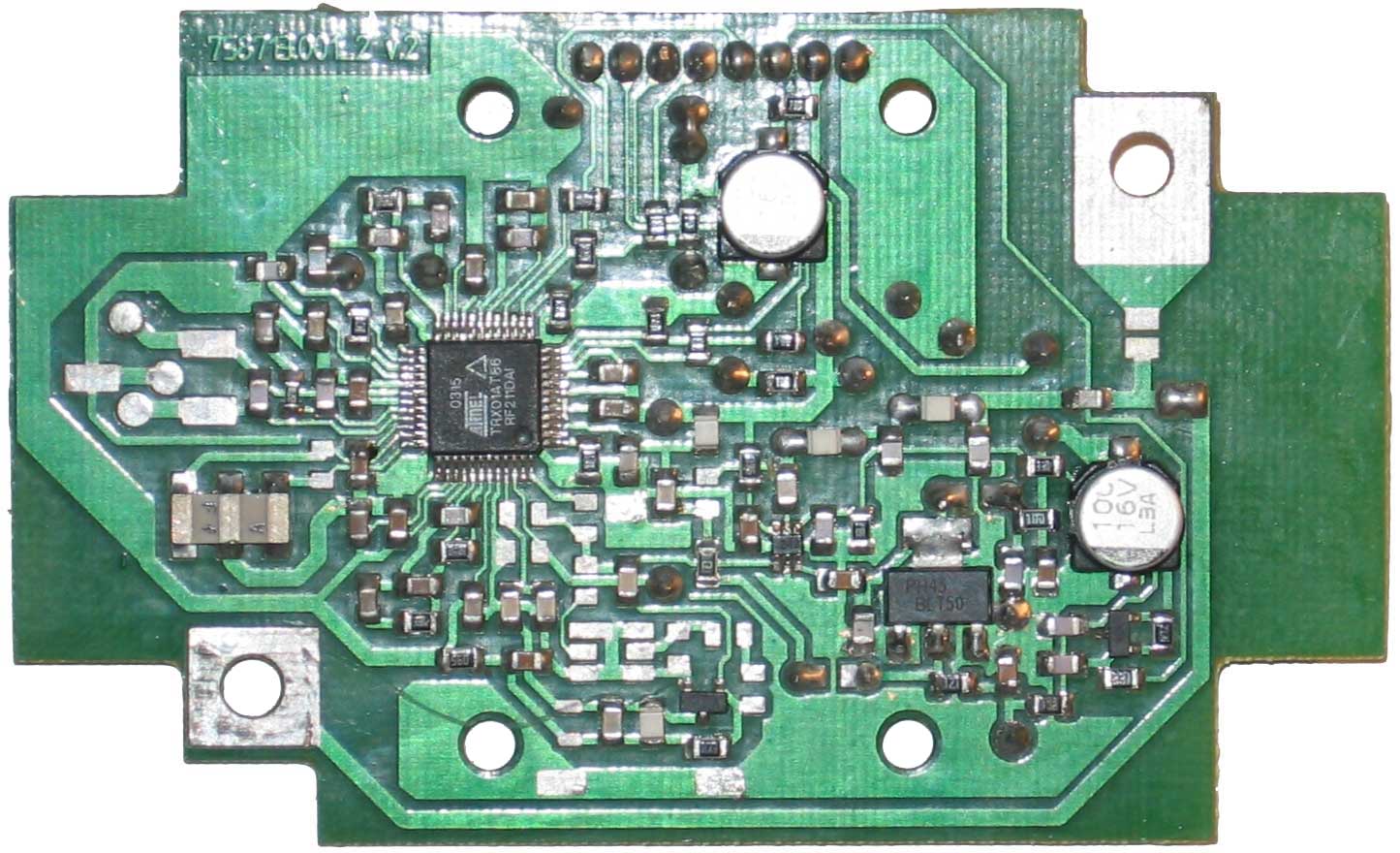

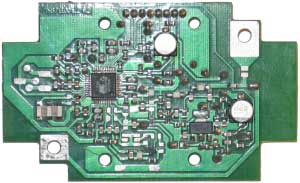

Плата радиочастотной части трансивера с усилителем мощности.

Работа трансивера возможна как в узкополосном, так и в широкополосном режиме.

Нажмите, чтобы увеличить

Типовая картина излучаемого спектра

Трансивер совместим с существующим программным обеспечением для коммуникационных портов. Имеются USB-драйвер и библиотеки для использования трансиверов в составе пользовательского программного обеспечения.

Здесь можно скачать статью подробно описывающую схему, выбор компонентов и устройство SRD-трансивера.
