Телевизионный генератор

Часто телемастерам требуется генератор тестовых полей для настройки телевизоров после ремонта, но носить с собой транзитест под силу далеко не каждому, к тому же покупка транзитеста - достаточно дорогое удовольствие. Сделать такой генератор из дискретных элементов по силам не каждому. На производстве также встречаются с проблемой отсутствия в нужный момент генератора тестовых полей.

Нажмите, чтобы увеличить

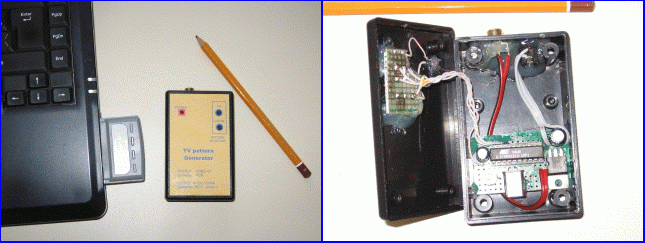

Прототип генератора.

Генератор имеен RCA-разъем для подключения кабеля(CVBS). Питание от адаптера 220В->7В (разъём DS-213) Данная конструкция имеет минимальную цену и обеспечивает вывод следующих тестовых полей:

  • сетка
  • сетка с реперами
  • сетка с центровкой
  • сетка с центровкой и реперами
  • шахматное поле
  • контур прямоугольника на чёрном фоне
  • контур прямоугольника на белом фоне
  • мигающий контур прямоугольника
  • градации серого
  • цветные полосы
  • белый квадрат по центру экрана
Тестовое поле выбирается нажатием кнопок "Up", "Down". Сигнал генератора соответствует по временным параметрам сигналам генератора FLUKE54200.

Нажмите, чтобы увеличить

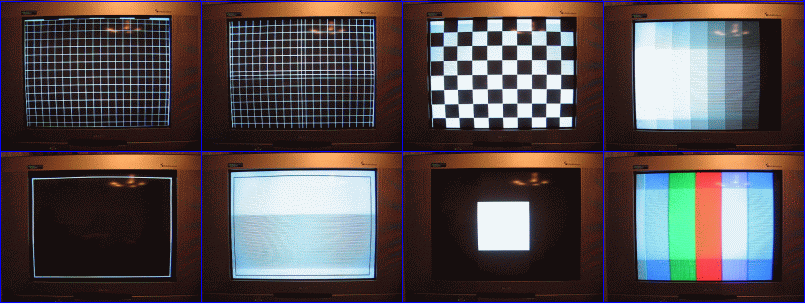

Некоторые тестовые поля
